Оформление слоя минерагенических подразделений
Утилита Оформление слоя минерагенических подразделений служит для корректного оформления схем минерагенического районирования и прогноза месторождений полезных ископаемых, а именно разрешает проблему замещения границ в случаях, когда границы минерагенических подразделений накладываются на линии рамки, административных границ, береговых линий и др.

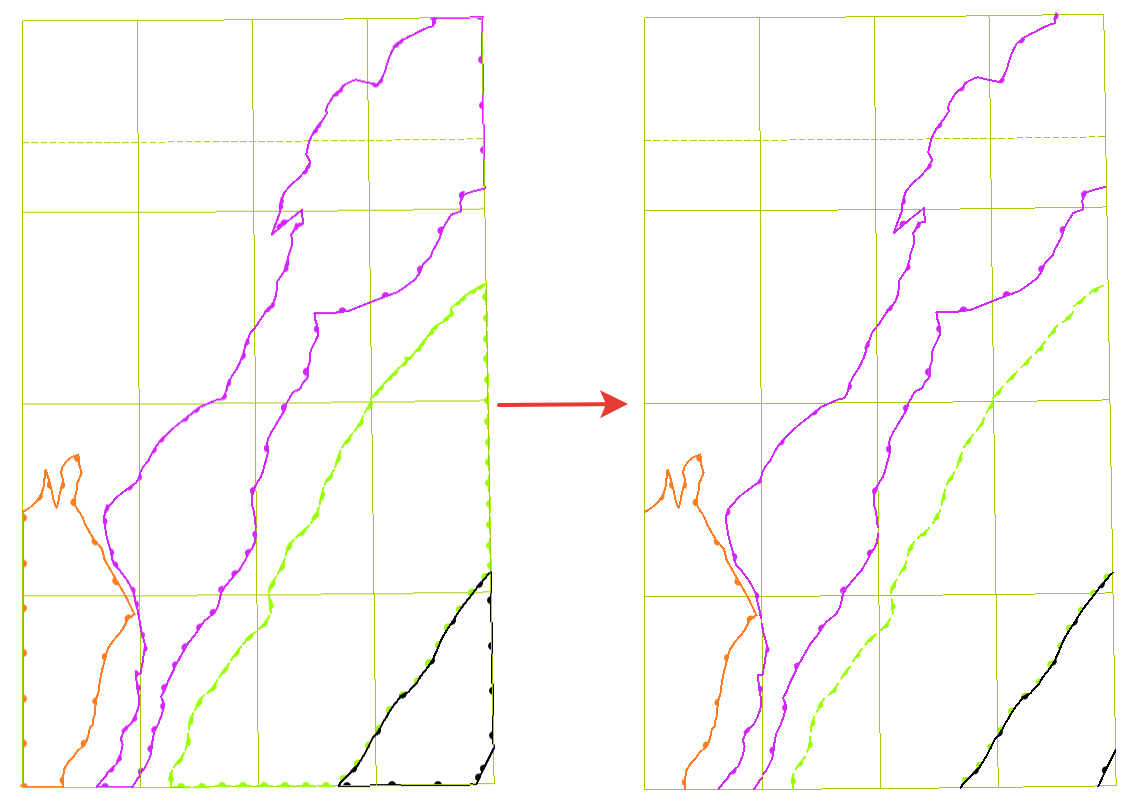

Слева изображена схема минерагенических подразделений, оформленная неправильно. Линии минерагенических подразделений и линии сетки на ней перекрываются. Справа показан результат работы утилиты - правильно оформленная схема. На ней удалены линии минерагенических подразделений, которые перекрывались с линиями сетки карты.
Главное окно утилиты
Для запуска утилиты необходимо задать следующие параметры.
- Базовый масштаб
- Укажите масштаб карты, или оставьте значение по умолчанию.
- Допустимое отклонение
- Данный параметр влияет на точность замещения линий. Его значение по умолчанию рассчитывается из масштаба карты, а также может быть введено пользователем. При плучении неудовлетворительного результата уменьшите значение этого параметра.
- Слои с минерагеническими подразделениями
- Отметьте слои с минерагеническими подразделениями, чьи границы должны быть замещены соответствующими линиями из слоев с границами.
- Слои с границами, на которые накладываются минерагенические подразделения
- Отметьте слои содержащие, линии, которые должны заместить границы минерагенических подразделений в случае наложения.
- Результат
- Укажите путь к папке для размещение создаваемых файлов

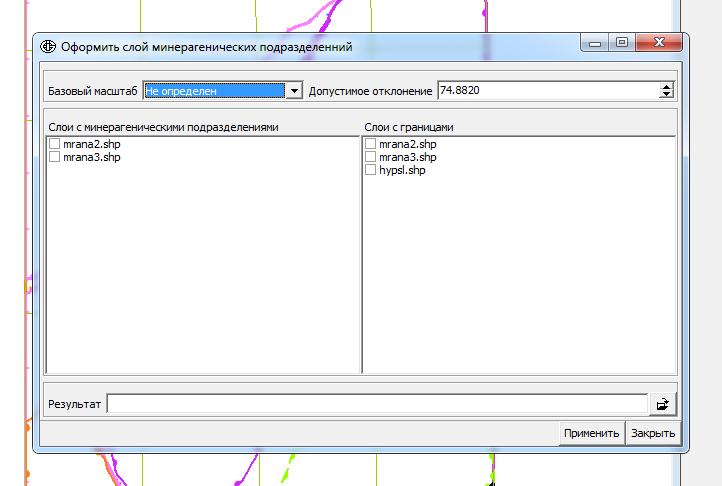

Рис.1 Главное окно утилиты
Результат
В результате работы утилиты
для каждого отмеченного пользователем слоя с минерагеническими подразделениями будет создан и добавлен на сцену новый слой без наложения границ, а соответствующие этому слою файлы будут помещены в указаную пользователем папку.
Имя слоя и имена создаваемых файлов формируются на основе исходного имени слоя с минерагеническими подразделениями с добавлением суффикса "_pln", отражающего то, что новый слой имеет линейный тип.
В случае когда утилита запускается подряд с одинаковыми параметрами, новый слой не будет добавлятся, а будет обновлятся слой, созданный на предыдущем запуске.
К создаваемым слоям применяется стилевое оформление контурной обводки из изходных слоев с минерагеническими подразделениями. Ниже приведен пример использования утилиты.
Рис. 2 Пример использования утилиты
